Определение и применение сварных труб с прямым швом и спиральношовных труб.

Сварные трубы – распространенные трубы в газопроводах. Сварные трубы диаметром более 426 мм (или 508 мм) обычно называют сварными трубами большого диаметра. По методу сварки их можно разделить на два типа: спиральношовные трубы и прямошовные трубы. Из-за различных процессов формования, форм сварных швов и производственного оборудования эти два типа сварных труб имеют разный диапазон спецификаций, характеристики выдерживания давления и применимые сценарии. Вместе они образуют важную трубопроводную систему для магистральных газопроводов и городских трубопроводных сетей.

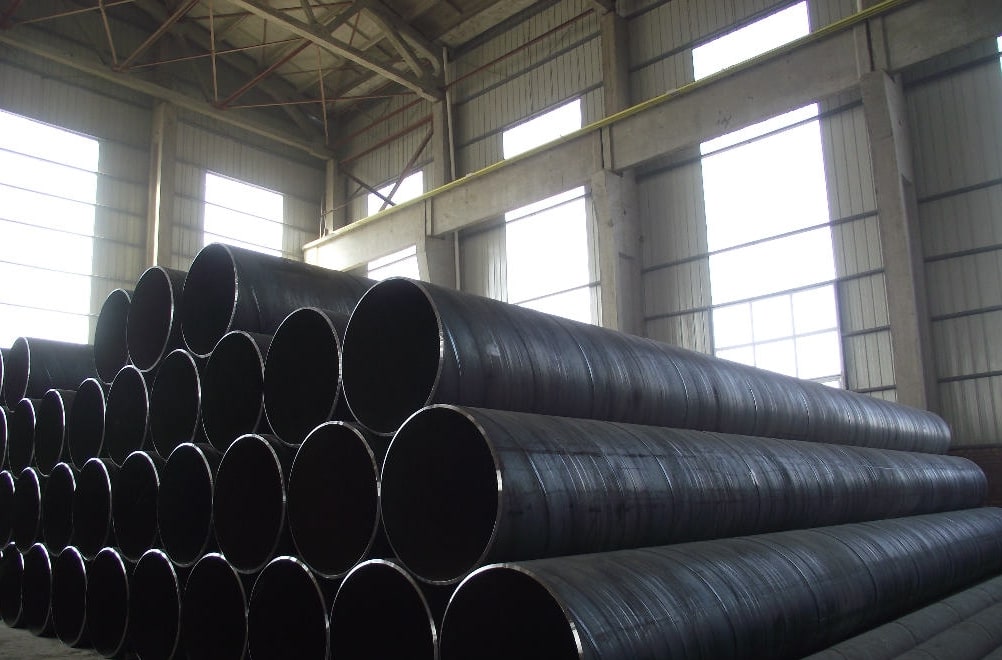

1. Труба спиральношовная.

Спиральношовные трубы изготавливаются путем прокатки полос низкоуглеродистой конструкционной стали или низколегированной конструкционной стали в заготовки труб под определенным углом спирали (также называемым углом формовки) с последующей сваркой швов труб. Он может производить стальные трубы большого диаметра из узких полос, что является его наиболее заметным технологическим преимуществом. Из-за ограниченной ширины полосы при использовании формирования прямого шва диаметр трубы часто напрямую ограничивается шириной полосы. Однако, регулируя угол формовки, спиральная формовка позволяет производить стальные трубы различного диаметра из полосовой стали одинаковой ширины, что значительно повышает гибкость.

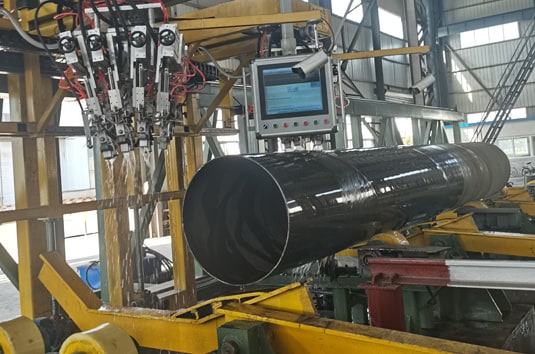

Спирально-сварные трубы – это, в основном, спирально-сварные трубы под флюсом (SSAW), которые широко используются при строительстве различных газопроводов в моей стране. Их характеристики выражаются внешним диаметром × толщиной стенки. Трубы, сваренные спиральной дуговой сваркой под флюсом, используют процесс дуговой сварки под флюсом. Дуга горит под слоем флюса, тепло концентрируется, качество сварного шва стабильное. Подходит для массового производства толстостенных стальных труб и труб большого диаметра. В зависимости от количества сварных швов спиральносварные трубы бывают односторонними или двусторонними. Внутренние и наружные швы двусторонних сварных труб свариваются раздельно. Сварные швы формируются более полно и обладают большей несущей способностью. Обычно их применяют в магистральных газопроводах с повышенным давлением или строгими требованиями безопасности.

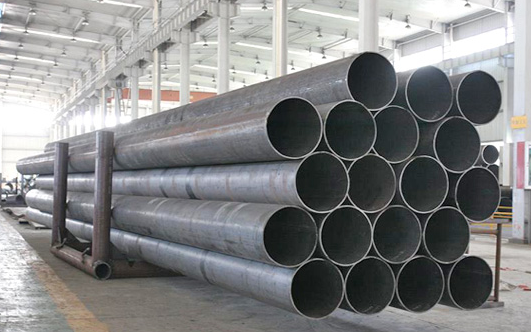

2. Труба прямошовная сварная.

Сварная труба с прямым швом изготавливается путем деформации горячекатаного рулона в гладкую цилиндрическую форму после формования на формовочной машине. При сварке используются скин-эффект и эффект близости высокочастотного тока или дуга, горящая под слоем флюса, так что края трубной заготовки нагреваются и плавятся, сплавляются под определенной силой экструзии и, наконец, охлаждаются и формируются. Сварной шов прямошовной сварной трубы представляет собой прямую линию, параллельную оси трубы, а длина сварного шва равна длине трубы. Процесс формования относительно интуитивно понятен, а точность диаметра и округлость трубы легче контролировать.

Среди них край заготовки трубы, расплавленный высокочастотным током, называется высокочастотной трубой с прямым швом (ERW), а край трубы, расплавленный дугой, называется трубой, сваренной под флюсом с прямым швом (LSAW). Высокочастотная сварная труба с прямым швом (ERW) основана на скин-эффекте и эффекте близости высокочастотного тока для быстрого нагрева краевой поверхности заготовки трубы до расплавленного или близкого к расплавленному состоянию, а затем прикладывает давление через экструзионный ролик для завершения сварки. Этот процесс имеет высокую эффективность производства и низкую стоимость. Подходит для стальных труб малого и среднего диаметра с относительно тонкой толщиной стенок. Он широко используется для транспортировки жидкостей под низким давлением и в общих структурных целях. Для сварки труб с прямым швом под флюсом (LSAW) используется процесс дуговой сварки под флюсом. Распространенные методы формования включают JCOE и т. д. Стальную пластину сначала прессуют в форме J или C, а затем закрывают в форму O для внутренней и внешней сварки. Трубы LSAW имеют большие диаметры, большую толщину стенок и высокое качество сварки. Их часто используют в магистральных трубопроводах высокого давления, океанских трубопроводах и газопроводах с повышенными требованиями безопасности.

3. Сравнение и выбор двух

В газопроводостроении спирально-дуговые трубы, сваренные под флюсом (SSAW), часто применяются на магистральных линиях электропередачи из-за большого диаметра и хорошей несущей способности; Высокочастотные прямошовные сварные трубы (ERW) и прямошовные трубы, сваренные под флюсом (LSAW), используются в городских трубопроводных сетях, отводных трубопроводах и трубопроводах высокого давления соответственно в зависимости от диаметра трубы, уровня давления и требований к стоимости. Независимо от того, какой тип сварной трубы используется, такие показатели, как гидростатическое испытание, прочность сварного шва и характеристики холодного изгиба, должны соответствовать нормативам, обеспечивающим безопасность и надежность газопроводов при длительной эксплуатации.
